Apa posisi pemasangan terbaik untuk menyetel sensor level fork?
Tinggalkan pesan
Sebagai pemasok sensor level tuning fork, saya sering menemukan pertanyaan dari pelanggan mengenai posisi pemasangan terbaik untuk sensor ini. Posisi pemasangan sensor tingkat garpu tuning sangat penting karena secara langsung memengaruhi kinerja, akurasi, dan keandalan sensor. Di blog ini, saya akan mempelajari faktor -faktor yang perlu dipertimbangkan ketika menentukan posisi pemasangan yang optimal dan memberikan beberapa pedoman praktis.
Memahami Tuning Sensor Level Level

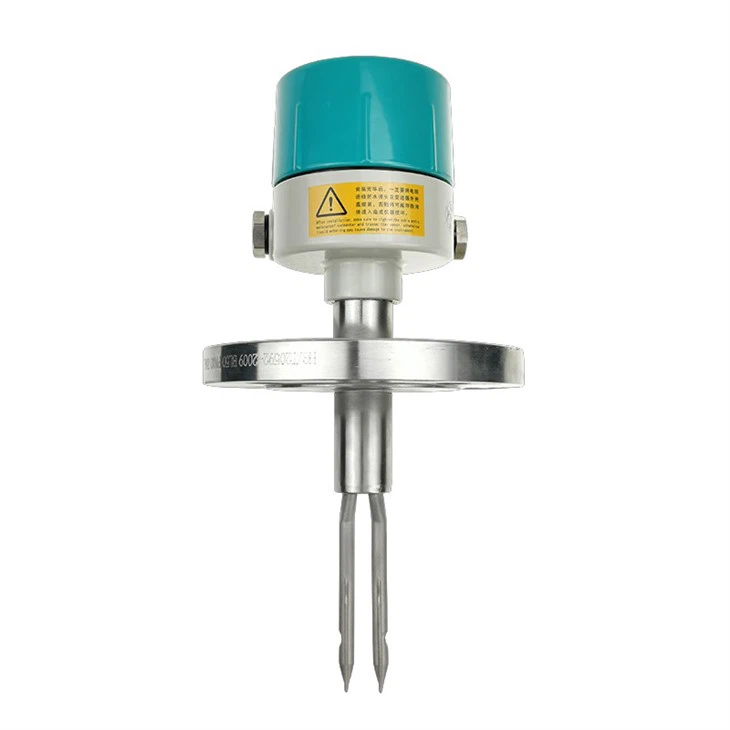

Sebelum membahas posisi pemasangan, penting untuk memahami cara kerja sensor tingkat garpu tuning. Sensor ini beroperasi berdasarkan prinsip garpu bergetar. Ketika garpu berada di udara, mereka bergetar pada frekuensi tertentu. Ketika garpu bersentuhan dengan bahan cair atau padat, frekuensi getaran berubah. Perubahan frekuensi ini terdeteksi oleh sensor, yang kemudian memicu sinyal output yang menunjukkan ada atau tidak adanya material pada tingkat sensor.
Faktor yang mempengaruhi posisi pemasangan
Beberapa faktor perlu dipertimbangkan saat memilih posisi pemasangan untuk menyetel sensor level garpu:
1. Karakteristik material
Jenis bahan yang dipantau memainkan peran penting dalam menentukan posisi pemasangan. Misalnya, jika Anda memantau cairan kental, sensor harus dipasang pada posisi di mana cairan dapat dengan mudah mengalir ke garpu. Memasang sensor terlalu dekat dengan dinding tangki atau di lokasi dengan aliran yang buruk dapat mengakibatkan pembacaan yang tidak akurat karena cairan yang tidak sepenuhnya menutupi garpu.
Di sisi lain, saat memantau bahan bubuk atau granular, sensor harus ditempatkan pada posisi di mana bahan dapat dengan bebas jatuh ke garpu. Hindari pemasangan sensor di area di mana material dapat menjembatani atau menumpuk, karena ini juga dapat menyebabkan pembacaan yang salah.
2. Desain tangki atau wadah
Bentuk dan ukuran tangki atau wadah tempat sensor akan dipasang juga merupakan pertimbangan penting. Dalam tangki silinder, sensor dapat dipasang secara vertikal di dinding samping pada level yang diinginkan. Namun, dalam tangki berbentuk persegi panjang atau tidak teratur, posisi pemasangan mungkin perlu disesuaikan untuk memastikan bahwa garpu sepenuhnya terpapar pada material.
Selain itu, keberadaan struktur internal seperti baffle, agitator, atau kumparan pemanas dapat mempengaruhi aliran material dan mungkin memerlukan sensor untuk dipasang di lokasi tertentu untuk menghindari gangguan.
3. Kondisi aliran
Laju aliran dan arah material dapat memengaruhi kinerja sensor. Dalam aplikasi di mana bahan mengalir dengan cepat, sensor harus dipasang pada posisi di mana ia dapat menahan gaya aliran tanpa rusak. Ini mungkin melibatkan penggunaan rumah pelindung atau memasang sensor pada sudut untuk mengurangi dampak langsung dari aliran.
Dalam beberapa kasus, mungkin perlu untuk memasang sensor hulu atau hilir perangkat kontrol aliran untuk memastikan pembacaan yang akurat. Misalnya, jika Anda memantau tingkat cairan dalam pipa, sensor harus dipasang di lokasi di mana aliran relatif stabil dan bebas dari turbulensi.
4. Kondisi lingkungan
Kondisi lingkungan di mana sensor akan beroperasi juga dapat mempengaruhi posisi pemasangan. Misalnya, dalam lingkungan yang berdebu atau korosif, sensor harus dipasang di kawasan lindung untuk mencegah kerusakan pada garpu dan elektronik. Ini mungkin melibatkan penggunaan selungkup yang disegel atau memasang sensor dari sumber debu atau asap korosif.
Dalam aplikasi di mana suhu atau kelembaban bervariasi secara signifikan, sensor harus dipasang di lokasi di mana ia dapat mempertahankan suhu operasi yang stabil. Ini mungkin memerlukan penggunaan insulasi atau perangkat pendingin untuk melindungi sensor dari suhu ekstrem.
Posisi pemasangan optimal
1. Pemasangan vertikal
Pemasangan vertikal adalah salah satu posisi pemasangan yang paling umum untuk penyetelan sensor level garpu. Posisi ini cocok untuk berbagai aplikasi, termasuk memantau tingkat cairan dan padatan dalam tangki dan wadah. Saat memasang sensor secara vertikal, garpu harus diposisikan pada level yang diinginkan, dengan tubuh sensor memanjang di atas permukaan material.
Pemasangan vertikal memungkinkan bahan mengalir bebas ke garpu, memastikan pembacaan yang akurat. Ini juga meminimalkan risiko garpu menjadi tersumbat atau diblokir oleh material. Namun, penting untuk memastikan bahwa sensor dipasang di lokasi di mana ia tidak mengalami getaran yang berlebihan atau tekanan mekanis, karena ini dapat mempengaruhi kinerja sensor.
2. Pemasangan horizontal
Pemasangan horizontal dapat digunakan dalam aplikasi di mana pemasangan vertikal tidak layak atau di mana aliran material sebagian besar horisontal. Saat memasang sensor secara horizontal, garpu harus diposisikan sejajar dengan permukaan material, dengan tubuh sensor memanjang ke material.
Pemasangan horizontal dapat berguna untuk memantau tingkat bahan dalam pipa atau saluran. Ini memungkinkan sensor untuk mendeteksi keberadaan material bahkan ketika aliran tidak vertikal. Namun, penting untuk memastikan bahwa sensor dipasang di lokasi di mana bahan dapat sepenuhnya menutupi garpu, karena cakupan parsial dapat mengakibatkan pembacaan yang tidak akurat.
3. Mounting cenderung
Dalam beberapa kasus, pemasangan cenderung mungkin diperlukan untuk mengakomodasi persyaratan spesifik suatu aplikasi. Posisi ini dapat digunakan untuk memastikan bahwa material mengalir ke garpu dengan lebih mudah atau untuk menghindari gangguan dari struktur internal dalam tangki atau wadah.
Saat memasang sensor pada sudut, garpu harus diposisikan pada level yang diinginkan, dengan tubuh sensor miring untuk memungkinkan bahan mengalir ke garpu. Penting untuk memastikan bahwa sudut kecenderungan tidak terlalu curam, karena ini dapat menyebabkan bahan meluncur dari garpu tanpa sepenuhnya menutupinya.
Pertimbangan pemasangan untuk aplikasi yang berbeda
1. Pemantauan Level Cairan
Saat memantau tingkat cairan dalam tangki atau wadah, sensor harus dipasang pada tingkat yang diinginkan, dengan garpu terendam penuh dalam cairan. Ini memastikan pembacaan yang akurat dan meminimalkan risiko alarm palsu.
Jika cairan memiliki viskositas tinggi atau mengandung padatan, sensor harus dipasang di lokasi di mana cairan dapat mengalir dengan bebas ke garpu. Ini mungkin melibatkan pemasangan sensor di dekat bagian bawah tangki atau di lokasi dengan sirkulasi yang baik.
Untuk aplikasi di mana tingkat cairan perlu dipantau secara terus menerus, mungkin perlu memasang beberapa sensor di berbagai tingkat untuk memberikan gambaran yang lebih akurat dari level cairan.
2. Pemantauan Level Padat
Saat memantau tingkat bahan padat dalam tangki atau wadah, sensor harus dipasang pada tingkat yang diinginkan, dengan garpu diposisikan di atas permukaan material. Hal ini memungkinkan bahan jatuh ke garpu, memicu sensor ketika level mencapai titik yang diinginkan.
Jika bahan padatnya bubuk atau granular, sensor harus dipasang di lokasi di mana bahan dapat dengan bebas jatuh ke garpu. Ini mungkin melibatkan pemasangan sensor di dekat bagian atas tangki atau di lokasi dengan aliran yang baik.
Untuk aplikasi di mana level padat perlu dipantau secara terus menerus, mungkin perlu menginstal beberapa sensor di berbagai tingkat untuk memberikan gambaran yang lebih akurat dari level padat.
Kesimpulan
Memilih posisi pemasangan terbaik untuk menyetel sensor level garpu sangat penting untuk memastikan kinerja yang akurat dan andal. Dengan mempertimbangkan karakteristik material, desain tangki atau wadah, kondisi aliran, dan kondisi lingkungan, Anda dapat menentukan posisi pemasangan yang optimal untuk aplikasi spesifik Anda.
Ingatlah untuk selalu mengikuti instruksi dan pedoman instalasi pabrikan saat memasang sensor. Jika Anda memiliki pertanyaan atau membutuhkan bantuan lebih lanjut, jangan ragu untuk menghubungi kami. Kami adalah pemasok terkemuka sensor level tuning fork dan memiliki pengalaman luas dalam membantu pelanggan memilih sensor yang tepat dan posisi pemasangan untuk aplikasi mereka.
Jika Anda tertarik untuk mempelajari lebih lanjut tentang sensor level tuning kami atau ingin membahas persyaratan spesifik Anda, silakan [hubungi kami] untuk konsultasi. Kami akan dengan senang hati membantu Anda menemukan solusi terbaik untuk kebutuhan Anda.
