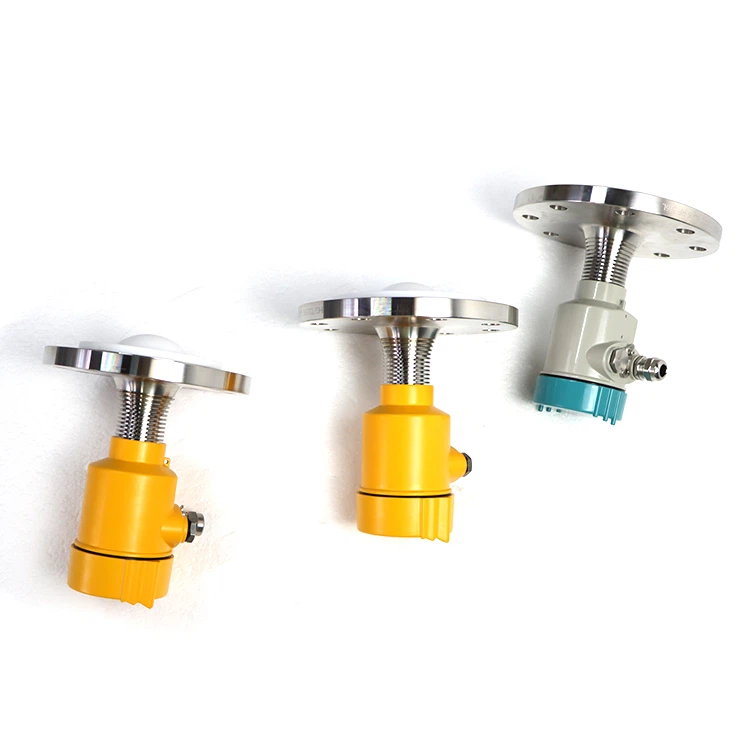

Anti korosi sensor radar level air antena tinggi

Sensor radar untuk level air, juga dikenal sebagai radar level air, adalah perangkat elektronik yang menggunakan gelombang elektromagnetik untuk mendeteksi target. Fungsi utamanya adalah pemantauan konservasi air, pengolahan limbah, dan peringatan banjir. Ini menggunakan teknologi pulsa microwave untuk mengukur ketinggian air dengan memancarkan pulsa gelombang mikro frekuensi tinggi dan menerima sinyal pulsa yang dipantulkan.

Kirim permintaan

Deskripsi

Sensor radar untuk level air menggunakan teknologi pulsa gelombang mikro untuk mengukur ketinggian air. Ini bekerja dengan memancarkan pulsa gelombang mikro frekuensi tinggi dan menerima sinyal pulsa yang dipantulkan kembali oleh permukaan air. Ketika pulsa microwave frekuensi tinggi bertemu permukaan air, ia mencerminkan kembali, dan penerima sensor mengambil sinyal yang dipantulkan. Dengan mengukur perbedaan waktu antara sinyal yang ditransmisikan dan diterima, ketinggian ketinggian air dapat dihitung. Perangkat ini cocok untuk pengukuran ketinggian air non-kontak, tidak terpengaruh oleh kualitas air, suhu, tekanan dan gangguan atmosfer, dan memiliki akurasi dan keandalan yang tinggi.
Area aplikasi untuk sensor radar level air meliputi:
* Secara otomatis memantau permukaan air sungai dan saluran
* Pantau ketinggian air ekor di depan bendungan reservoir dan di bawah bendungan
* Pantau level air menara lonjakan (well)
* Sistem Pemantauan Level Tide Otomatis
* Sistem pemantauan pasokan air dan limbah perkotaan.

Parameter teknis

Prinsip kerja

Radar sensor for water level, a two-wire instrument that outputs a 4-20mA analog signal and superimposes HART communication, or a RS-485, MODBUS four-wire instrument, with a maximum measurement distance of up to 120 meter. Antena radar lebih lanjut dioptimalkan dan diproses sesuai dengan berbagai kondisi kerja. Penggunaan mikroprosesor cepat baru memungkinkan analisis sinyal, pemrosesan dan reaksi yang lebih efisien, memungkinkannya bekerja secara efektif dalam lingkungan pengukuran yang kompleks, seperti media korosif, pembuluh reaksi, silo debu, media non-konduktif dan media konsentrasi tinggi. suhu.

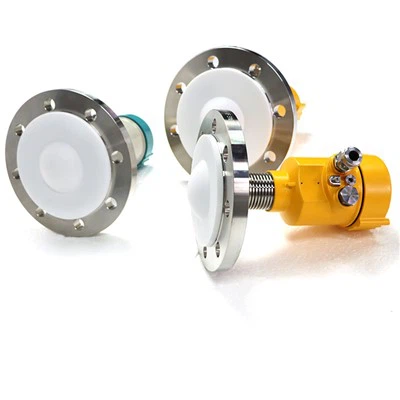

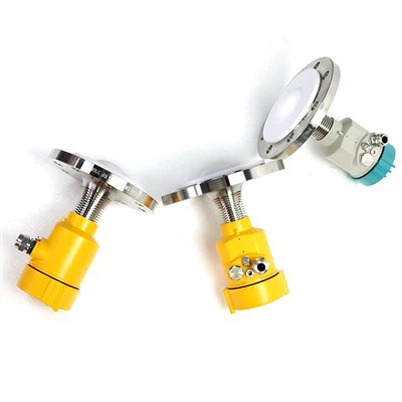

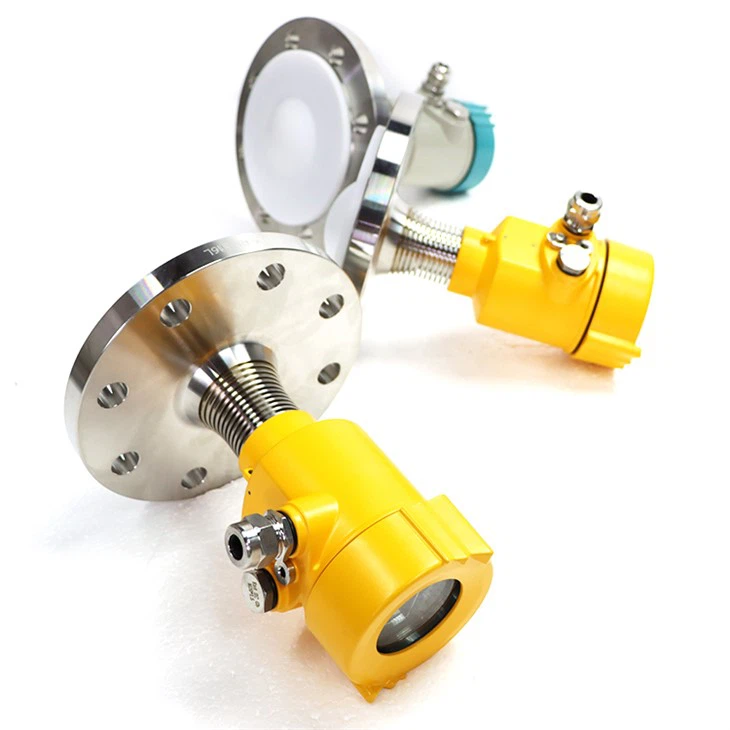

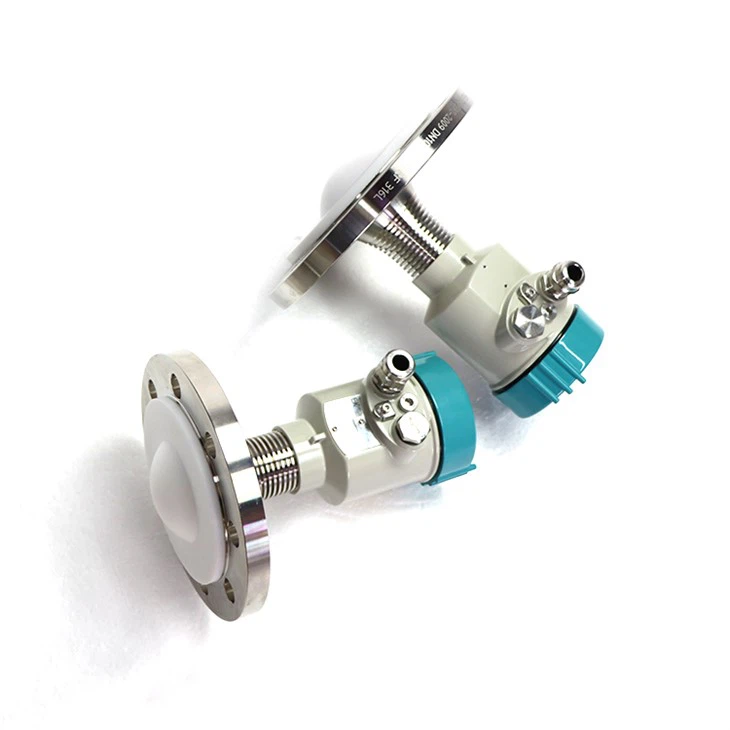

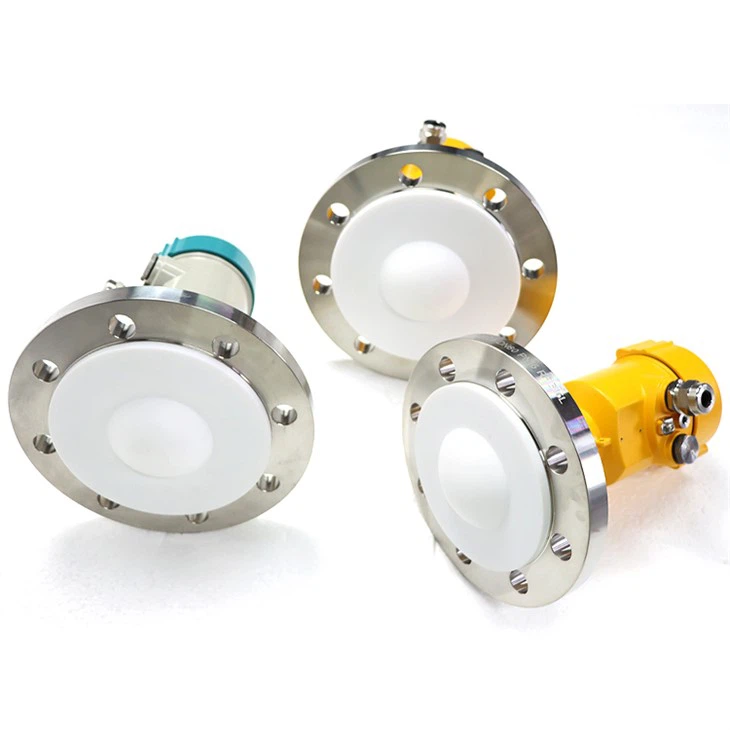

Detail Produk

Karakteristik

1. Sudut balok kecil, energinya terkonsentrasi, dan kemampuan anti-interferensi lebih kuat, yang sangat meningkatkan akurasi dan keandalan pengukuran;

2. Antena berukuran kecil dan mudah dipasang;

3. Area buta pengukuran lebih kecil, dan efek pengukuran untuk tangki kecil juga baik;

4. Panjang gelombang lebih pendek dan lebih cocok untuk mengukur tingkat cairan bahan partikel kecil;

5. Pengukuran non-kontak, tidak ada keausan dan tidak ada polusi;

6. Sinyal output sensor radar untuk level air dapat dipilih dari ({4-20) MA/HART sistem dua kawat, sistem empat kawat atau protokol RS485/MODBUS, dan catu daya sistem empat kawat adalah serendah 12VDC.

Aplikasi produk

Sensor radar untuk level air cocok untuk pengukuran kontinu non-kontak level cairan, bubur dan partikel, dan cocok untuk perubahan besar dalam suhu dan tekanan; di hadapan gas inert dan volatil.

Metode pengukuran ini menggunakan pulsa gelombang mikro dan dapat bekerja secara normal dalam pita frekuensi industri. Energi balok rendah dan dapat dipasang dalam berbagai wadah logam dan non-logam atau pipa tanpa menyebabkan kerusakan pada tubuh manusia dan lingkungan.

Peralatan ini juga dapat digunakan dalam bubuk sungai, padat, asam dan alkali, deteksi bahan tangki, pengukuran tangki kimia, pengukuran semen bubuk batubara, pengukuran pembangkit listrik tangki minyak, pengukuran industri farmasi korosi, dll.

Instruksi Instalasi

Jarak yang disarankan (1) dari dinding ke dinding luar pipa pendek yang dipasang:

Pada jarak 1/6 diameter tangki dari dinding tangki, jarak minimum adalah 200mm.

Tidak dapat dipasang di atas saluran masuk umpan (4).

Itu tidak dapat dipasang di posisi tengah (3). Jika meter tingkat radar silo presisi tinggi dipasang di tengah, itu akan menghasilkan beberapa gema palsu, dan gema interferensi akan menyebabkan kehilangan sinyal.

sertifikat

Periode garansi 12 bulan; Perawatan seumur hidup gratis
