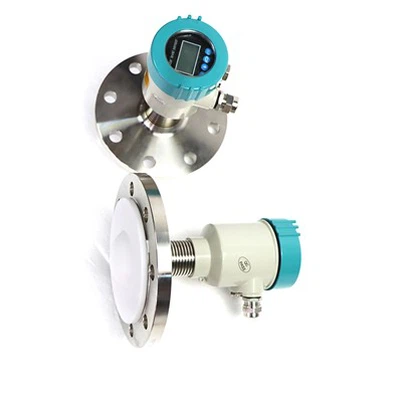

Pemancar tingkat radar non-kontak

Pemancar tingkat radar non-kontak bubur dikembangkan menggunakan teknologi pengukuran tingkat radar gelombang kontinu termodulasi frekuensi (FMCW) yang canggih, yang memiliki akurasi dan stabilitas pengukuran yang lebih tinggi. Kinerja anti-interferensinya yang tinggi membuat lingkungan aplikasi perangkat lebih luas.

Kirim permintaan

Deskripsi

Pemancar level radar non-kontak pulp dikembangkan menggunakan teknologi pengukuran level radar gelombang kontinu termodulasi frekuensi (FMCW) canggih, yang memiliki akurasi dan stabilitas pengukuran lebih tinggi. Kinerja anti-interferensinya yang tinggi membuat lingkungan aplikasi perangkat lebih luas. Ini adalah peralatan penambangan yang secara intrinsik aman. Hal ini terutama digunakan untuk mengukur tingkat cairan pulp, menampilkannya di lokasi, dan mengirimkan sinyal ke komputer host atau stasiun kontrol komprehensif untuk mencapai pengukuran yang akurat dan real-time. Pantau tingkat cairan pulp secara teratur dan pantau pengoperasian pulp.

Prinsip kerja pemancar tingkat radar non kontak pulp:

Teknologi pengukuran gelombang kontinu termodulasi frekuensi FMCW berbeda dari teknologi pengukuran gelombang radar ultrasonik atau pulsa tradisional. Pemancar tingkat radar non-kontak didasarkan pada prinsip gelombang kontinu termodulasi frekuensi (FMCW) dan menggunakan sinyal frekuensi tinggi modulasi frekuensi linier. Frekuensi transmisi sinyal frekuensi tinggi meningkat secara linier pada interval waktu tertentu (frekuensi pemindaian), karena frekuensi transmisi berubah seiring dengan waktu rambat sinyal dan sebanding dengan jarak benda yang dipantulkan. Menurut perbedaan antara frekuensi transmisi arus dan frekuensi refleksi yang diterima Nilai perbedaan tersebut memperoleh ketinggian level material.

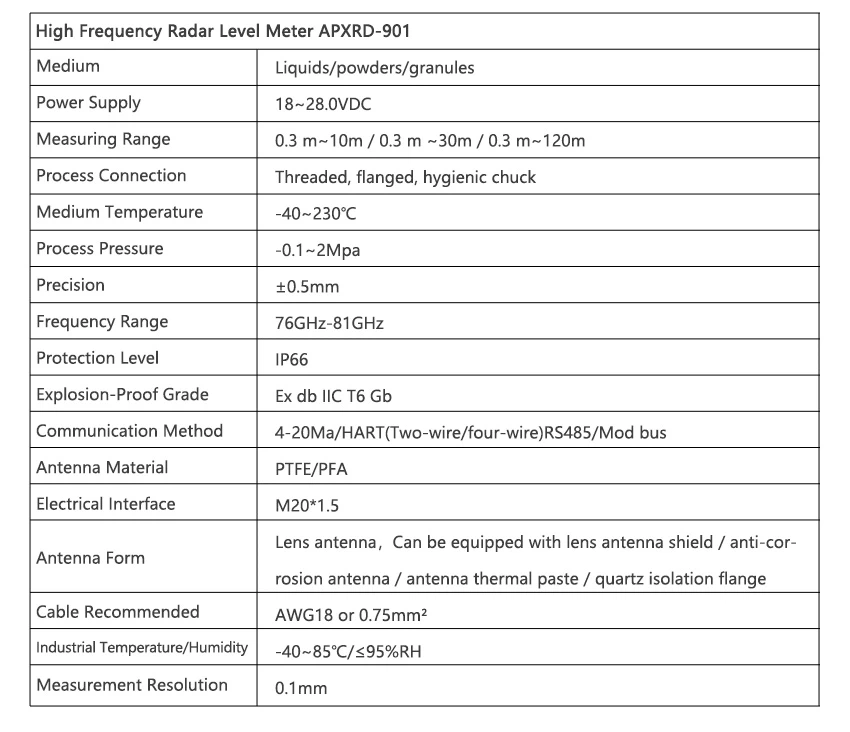

Parameter Teknis

Prinsip bekerja

Pemancar tingkat radar non-kontak, instrumen dua kabel yang mengeluarkan sinyal analog 4-20mA dan melapisi komunikasi HART, atau instrumen empat kabel RS-485, MODBUS, dengan jarak pengukuran maksimum hingga 120 meter. Antena radar selanjutnya dioptimalkan dan diproses sesuai dengan berbagai kondisi kerja. Dengan menggunakan mikroprosesor cepat baru, analisis sinyal, pemrosesan, dan reaksi yang lebih efisien dapat dicapai, memungkinkannya bekerja secara efektif di lingkungan pengukuran yang kompleks, seperti media korosif, bejana reaksi, silo debu, media non-konduktif, dan media konsentrasi tinggi. suhu.

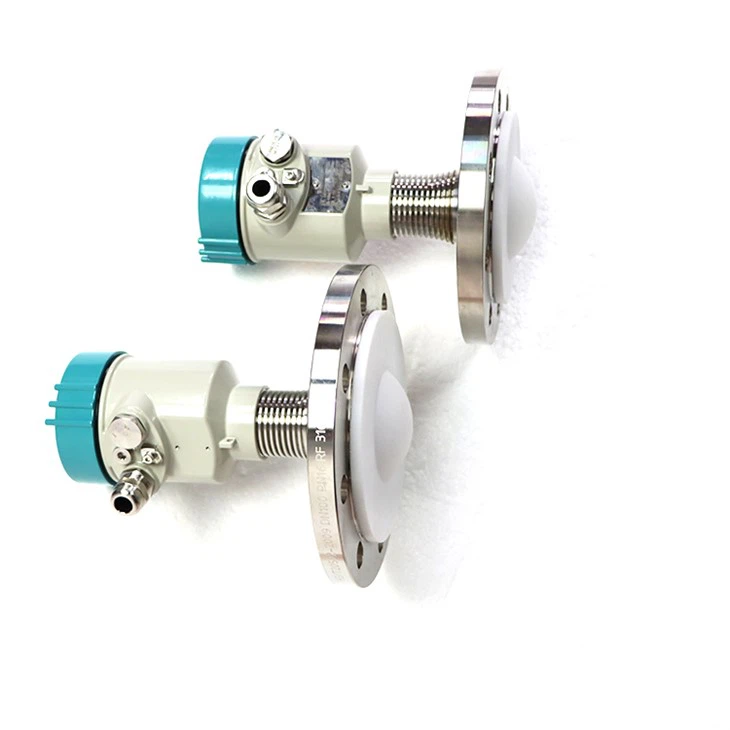

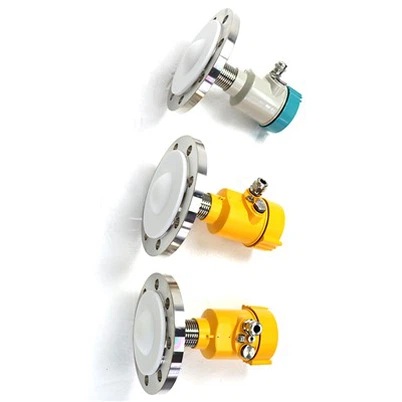

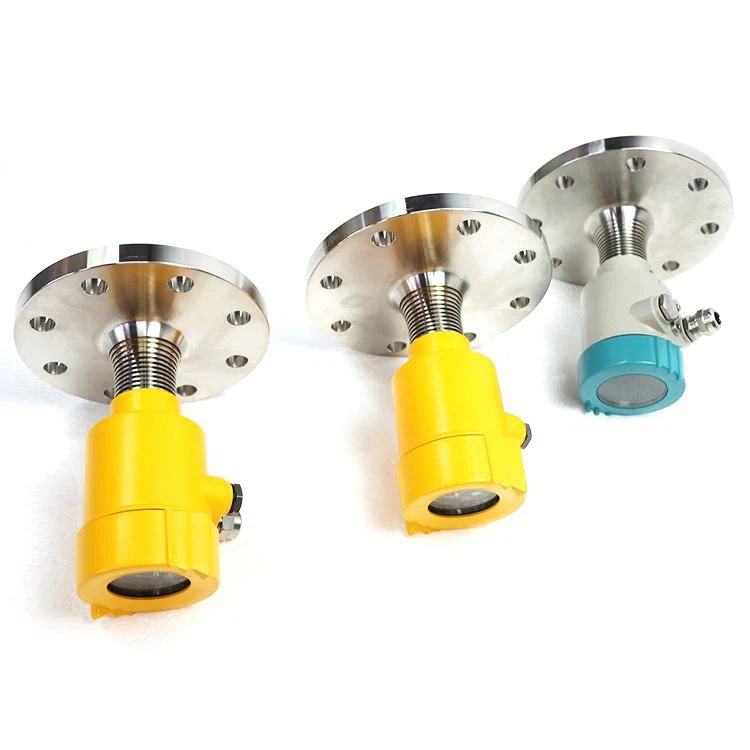

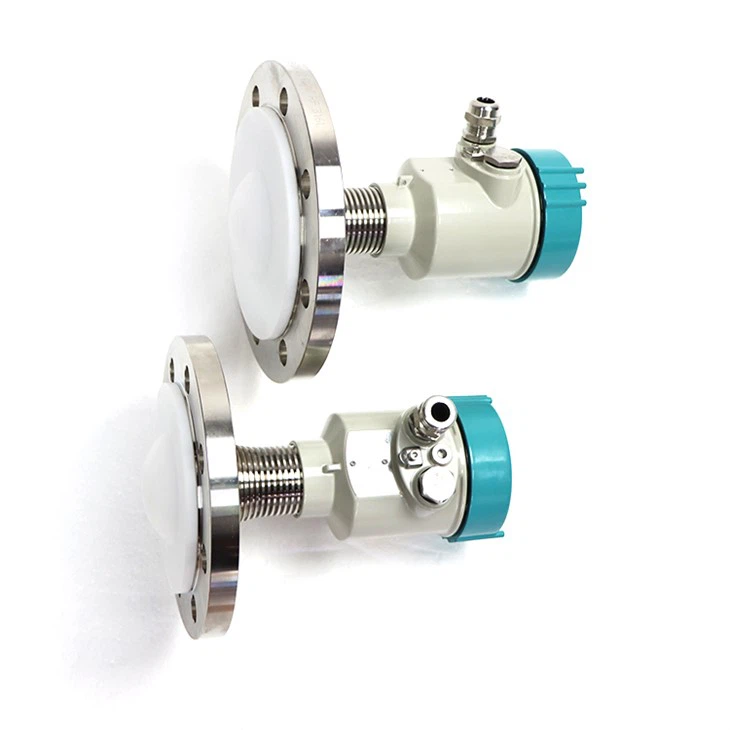

Rincian Produk

Karakteristik

1. Sudut pancaran kecil, energi terkonsentrasi, dan kemampuan anti-interferensi lebih kuat, yang sangat meningkatkan akurasi dan keandalan pengukuran;

2. Antena berukuran kecil dan mudah dipasang;

3. Area buta pengukuran lebih kecil, dan efek pengukuran untuk tangki kecil juga bagus;

4. Pengukur level radar non-kontak memiliki panjang gelombang yang lebih pendek dan lebih cocok untuk mengukur level material partikel kecil;

5. Pengukuran non-kontak, tidak ada keausan dan tidak ada polusi;

6. Sinyal keluaran pemancar tingkat radar non-kontak dapat dipilih dari (4-20) sistem dua kabel mA/HART, sistem empat kabel atau protokol RS485/MODBUS, dan catu daya sistem empat kabel adalah serendah 12VDC.

Aplikasi Produk

Pengukur level radar non-kontak cocok untuk pengukuran terus menerus non-kontak pada level cairan, bubur, dan partikel, dan cocok untuk perubahan besar pada suhu dan tekanan; dengan adanya gas inert dan bahan mudah menguap.

Metode pengukuran ini menggunakan pulsa gelombang mikro dan dapat bekerja secara normal dalam pita frekuensi industri. Energi pancarannya rendah dan dapat dipasang di berbagai wadah atau pipa logam dan nonlogam tanpa menimbulkan bahaya bagi tubuh manusia dan lingkungan.

Dapat digunakan dalam bubuk sungai, padat, asam dan alkali, deteksi material tangki, pengukuran tangki kimia, pengukuran semen bubuk batubara, pengukuran pembangkit listrik tangki minyak, pengukuran industri farmasi korosi, dll.

instruksi instalasi

Jarak yang disarankan dari dinding tempat pipa pendek dipasang ke dinding luar (1):

Pada 1/6 diameter tangki dari dinding tangki, jarak minimumnya adalah 200mm.

Itu tidak dapat dipasang di atas bukaan umpan (4).

Tidak dapat dipasang pada posisi tengah (3). Jika pemancar level radar non-kontak dipasang di tengah, beberapa gema palsu akan dihasilkan, dan gema interferensi akan menyebabkan hilangnya sinyal.

sertifikat

masa garansi 12 bulan; Bebas perawatan seumur hidup

Tentang Kemasan

Produk kami dikemas menggunakan mesin busa impor untuk meminimalkan kerusakan selama transportasi! Kotak tersebut berisi: produk yang dipesan, aksesori, instruksi, sertifikat kesesuaian, daftar kemasan dan panduan pemasangan.
