Pemancar Tingkat Cairan Magnetostriktif

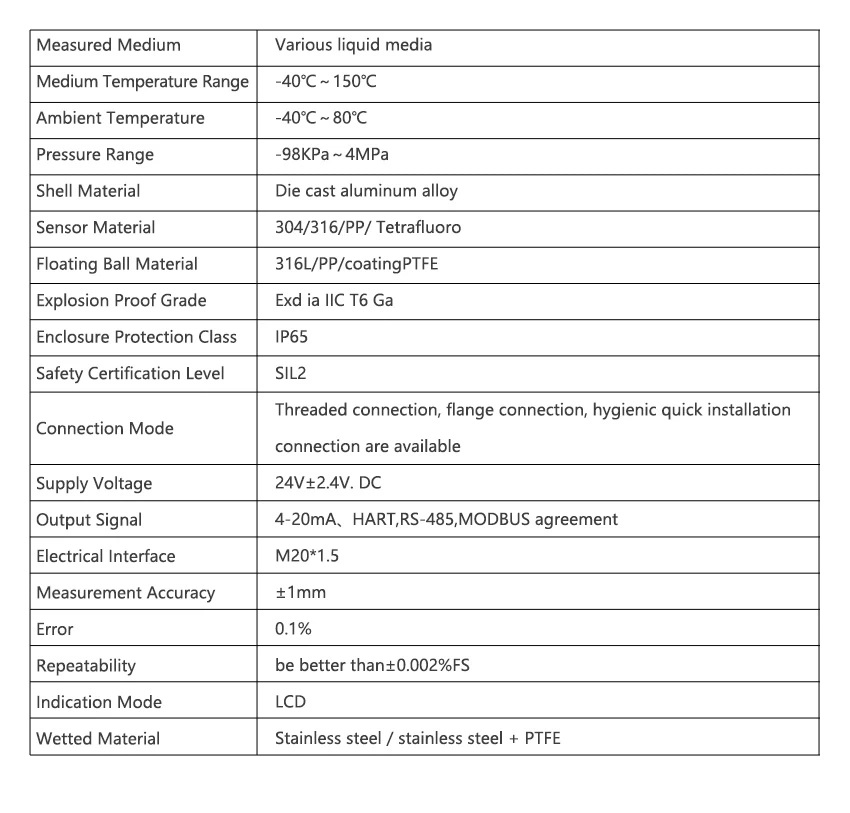

Parameter Teknis

Perkenalan produk:

Pemancar level cairan magnetostriktif adalah produk teknologi inovatif dengan presisi dan keandalan tinggi, yang secara efektif memecahkan masalah pengukuran level/batas cairan dalam kondisi kerja yang sangat keras.

Karena teknologi magnetostriktif menentukan bahwa proses pengukuran pemancar level cairan magnetostriktif tidak dipengaruhi oleh perubahan suhu, tekanan, konstanta dielektrik, dan faktor lainnya, serta keunggulan akurasi tinggi, stabilitas tinggi, dan bebas perawatan, ini secara efektif menggantikan dan melengkapi kekurangan produk level cair lainnya seperti pelampung listrik, pemancar tekanan diferensial, radar, dll. dalam aplikasi di lokasi. Pemancar tingkat cairan magnetostriktif banyak digunakan untuk deteksi presisi tinggi berbagai tingkat cairan dan antarmuka.

Fitur pemancar tingkat cairan magnetostriktif:

Stabilitas, keandalan, dan akurasi tinggi

• Dapat mengukur level cairan, antarmuka, suhu, dan kepadatan

Anti korosi dan tahan ledakan

Masa pakai yang lama, bebas perawatan, dan biaya pengoperasian yang rendah

Pemasangan yang mudah dan kalibrasi sederhana (pengoperasian tombol, tidak perlu penyesuaian level cairan)

Prinsip bekerja

Bagian struktural pemancar level cairan Magnetostriktif (sensor level bahan bakar bola mengambang magnetostriktif) terdiri dari pipa baja tahan karat (batang pengukur), kabel magnetostriktif (kabel pandu gelombang), pelampung bergerak (dengan magnet permanen di dalamnya), dan bagian lain, seperti yang ditunjukkan dalam gambar.

Ketika pemancar level cairan Magnetostriktif beroperasi, bagian sirkuit akan membangkitkan arus pulsa pada kabel pandu gelombang, yang akan menghasilkan medan elektromagnetik pulsa di sekitar kabel pandu gelombang ketika merambat di sepanjang kabel pandu gelombang. Pelampung dipasang di luar batang pengukur pemancar level cairan Magnetostriktif, yang dapat bergerak ke atas dan ke bawah di sepanjang batang pengukur dengan perubahan level cairan. Ada satu set cincin magnet permanen di dalam pelampung. Ketika medan magnet arus pulsa bertemu dengan medan magnet cincin magnet yang dihasilkan oleh pelampung, maka medan magnet di sekitar pelampung berubah, menyebabkan kawat pemandu gelombang yang terbuat dari bahan magnetostriktif menghasilkan pulsa gelombang puntir pada posisi pelampung. Pulsa ini ditransmisikan kembali sepanjang kabel pandu gelombang dengan kecepatan tetap dan dideteksi oleh mekanisme pendeteksi. Dengan mengukur perbedaan waktu antara arus pulsa dan gelombang puntir, posisi pelampung, yaitu posisi ketinggian cairan, dapat ditentukan secara akurat. Pemancar level cairan magnetostriktif juga dapat diterapkan untuk mengukur batas antara dua cairan berbeda. Desain tahan ledakan, cocok untuk situasi berbahaya, desain sirkuit elektronik cerdas dapat menghitung volume; Satu-satunya komponen bergerak adalah pelampung, dengan perawatan yang sangat rendah

Fitur Produk

Pemancar level cairan magnetostriktif digunakan untuk pengukuran level cairan di berbagai tangki penyimpanan. Pemancar tingkat cairan Magnetostriktif memiliki karakteristik akurasi tinggi, kemampuan beradaptasi lingkungan yang kuat, dan pemasangan yang mudah. Oleh karena itu, pemancar level cairan magnetostriktif banyak digunakan dalam bidang pengukuran level cairan seperti teknik perminyakan dan kimia, dan secara bertahap menggantikan sensor tradisional lainnya.

1. Keandalan yang kuat: Karena prinsip pandu gelombang yang diadopsi oleh pemancar tingkat cairan Magnetostriktif, tidak ada bagian mekanis yang dapat digerakkan, sehingga tidak ada gesekan atau keausan. Seluruh konverter ditutup dalam tabung baja tahan karat dan tidak bersentuhan dengan media pengukur. Sensor bekerja dengan andal dan memiliki masa pakai yang lama.

2. Akurasi tinggi: Karena penggunaan pulsa pandu gelombang pada pemancar level cairan Magnetostriktif, perpindahan terukur ditentukan dengan mengukur waktu pulsa awal dan akhir. Oleh karena itu, akurasi pengukurannya tinggi, dengan resolusi lebih baik daripada 00,01% FS, yang sulit dicapai dengan sensor lain.

3. Keamanan yang baik: Pemancar level cairan Magnetostriktif memiliki kinerja tahan ledakan yang tinggi, keamanan intrinsik, dan keamanan penggunaan, sangat cocok untuk mengukur bahan baku kimia dan cairan yang mudah terbakar. Tidak perlu membuka penutup tangki selama pengukuran untuk menghindari ketidakamanan pengukuran manual.

4. Pemancar tingkat cairan magnetostriktif mudah dipasang dan dirawat: Pemancar tingkat cairan magnetostriktif umumnya dipasang melalui bukaan pipa yang ada di bagian atas tangki, sangat cocok untuk pemasangan tangki penyimpanan bawah tanah dan tangki penyimpanan yang dioperasikan, dan dapat tidak mempengaruhi produksi normal selama proses instalasi.

5. Nyaman untuk pekerjaan otomatisasi sistem: Instrumen sekunder pemancar tingkat cairan Magnetostriktif mengadopsi sinyal keluaran standar, sehingga memudahkan mikrokomputer untuk memproses sinyal dan mencapai pekerjaan jaringan, meningkatkan tingkat otomatisasi seluruh sistem pengukuran.

Rincian Produk

Aplikasi Produk

Pemancar level cairan magnetostriktif digunakan untuk pengukuran industri dan kontrol level cairan di berbagai tangki cairan seperti minyak bumi, penyimpanan bahan baku kimia, proses industri, biokimia, obat-obatan, makanan dan minuman, manajemen tank farm, dan inventaris bawah tanah di pompa bensin. Mereka juga memantau ketinggian air bendungan, ketinggian air waduk, dan pengolahan limbah.

Tidak dapat mengukur media kental

sertifikat

masa garansi 12 bulan; Bebas perawatan seumur hidup
