Pengukuran tingkat magnetostriktif pemasok Cina

Parameter teknis

PENDAHULUAN PRODUK:

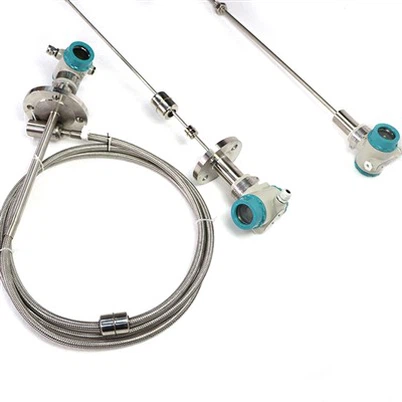

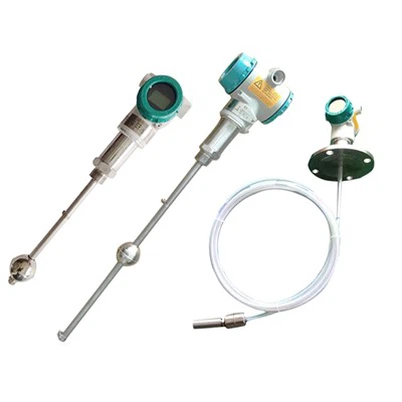

Magnetostriktif pemancar level adalah instrumen pengukuran presisi tinggi yang melakukan pengukuran tingkat kontinu dan antarmuka dan memberikan output sinyal analog untuk pemantauan dan kontrol. Ini terdiri dari tabung stainless steel (batang pengukur), kawat magnetostriktif (waveguide wire), float yang dapat dipindahkan (dengan magnet permanen di dalam) dan komponen lainnya. Selain karakteristik output analog, meter level cair ini memiliki fleksibilitas yang lebih besar dalam penggunaan dan penerapan lingkungan yang lebih kuat karena perluasan fungsi. Ini terutama cocok untuk pengukuran industri dan pengendalian tingkat cairan di berbagai tangki cair seperti minyak bumi, penyimpanan bahan baku kimia, proses industri, biokimia, obat -obatan, makanan dan minuman, manajemen area tangki, inventaris bawah tanah dari stasiun gas, dll. Itu juga Monitor level bendungan, tingkat reservoir dan pengolahan air limbah.

Prinsip kerja

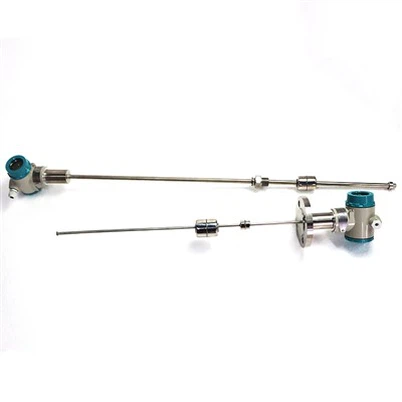

Bagian struktural dari level pemancar magnetostriktif (sensor level oli float magnetostriktif) terdiri dari tabung stainless steel (batang pengukur), kawat magnetostriktif (kawat pandu gelombang), pelampung bergerak (dengan magnet permanen di dalamnya) dan komponen lainnya, seperti yang ditunjukkan pada gambar tengah gambar tengah (dengan magnet permanen di dalam) dan komponen lainnya, seperti yang ditunjukkan pada gambar tengah gambar. .

Ketika level pemancar magnetostrictive berfungsi, bagian sirkuit akan menggairahkan arus pulsa pada kawat pandu gelombang. Ketika arus merambat di sepanjang kawat pandu gelombang, medan elektromagnetik pulsa akan dihasilkan di sekitar kawat pandu gelombang. Float dipasang di bagian luar batang pengukurnya, dan pelampung dapat bergerak ke atas dan ke bawah di sepanjang batang pengukur saat tingkat cairan berubah. Ada satu set cincin magnet permanen di dalam pelampung. Ketika medan magnet arus pulsa memenuhi medan magnet cincin magnetik yang dihasilkan oleh float, medan magnet di sekitar float berubah, menyebabkan kawat pandu gelombang yang terbuat dari bahan magnetostriktif untuk menghasilkan pulsa gelombang torsional pada posisi pelampung. Pulsa bergerak kembali di sepanjang kawat pandu gelombang pada kecepatan tetap dan terdeteksi oleh mekanisme deteksi. Dengan mengukur perbedaan waktu antara arus pulsa dan gelombang torsional, posisi float, yaitu, posisi level cairan, dapat ditentukan secara akurat. Ini juga dapat digunakan untuk mengukur batas antara dua cairan yang berbeda. Desain tahan ledakan, cocok untuk acara-acara berbahaya, desain sirkuit elektronik cerdas dapat menghitung volume; Satu -satunya bagian yang dapat dipindahkan adalah pelampung, dan biaya pemeliharaan sangat rendah.

Fitur Produk

Level pemancar magnetostrictive adalah alat penting untuk pengukuran tingkat cairan yang tepat di berbagai tangki penyimpanan. Dikenal karena presisi tinggi, kemampuan beradaptasi lingkungan yang kuat, dan pemasangan yang mudah, teknologi ini menemukan aplikasi yang luas dalam pengukuran tingkat cair di seluruh industri seperti sektor minyak bumi dan kimia, secara bertahap menggantikan sensor tradisional.

1. Keandalan yang tidak tergoyahkan: Memanfaatkan prinsip pandu gelombang dan tanpa komponen bergerak mekanis, sensor ini menghilangkan gesekan dan keausan. Terbungkus dalam tabung stainless steel, konverter tetap terisolasi dari media pengukuran, memastikan kinerja yang konsisten dan umur operasional yang diperluas.

2. Akurasi Tak tertandingi: Dengan menggunakan teknologi pulsa pandu gelombang, sensor ini menghitung perpindahan dengan mengukur inisiasi pulsa dan waktu penghentian. Metodologi ini menjamin akurasi pengukuran yang luar biasa, membanggakan resolusi yang melampaui 0. 01% FS, suatu prestasi yang menantang untuk varian sensor lainnya.

3. Fitur Keselamatan yang Ditingkatkan: Dengan kemampuan tahan ledakan yang unggul dan atribut keselamatan intrinsik, magnetostriktif pemancar tingkat memastikan operasi yang aman, terutama dalam mengukur bahan baku kimia dan cairan yang mudah terbakar. Dengan menghilangkan kebutuhan untuk membuka tutup tangki selama pengukuran, ini mengurangi risiko yang terkait dengan praktik pengukuran manual.

4. Instalasi dan pemeliharaan yang mudah: biasanya dipasang melalui lubang pipa yang ada di puncak tangki, sensor ini sangat ideal untuk tangki penyimpanan bawah tanah dan pengaturan tangki operasional. Proses pemasangannya terintegrasi dengan mulus tanpa mengganggu kegiatan produksi reguler.

5. Otomatisasi Sistem yang Diperampatkan: Instrumen sekunder dari level pemancar magnetostriktif menggunakan sinyal output standar, menyederhanakan pemrosesan sinyal untuk komputer dan memungkinkan fungsionalitas jaringan. Ini meningkatkan tingkat otomasi seluruh sistem pengukuran, memfasilitasi operasi yang efisien.

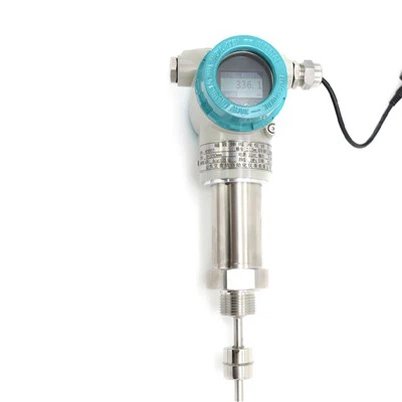

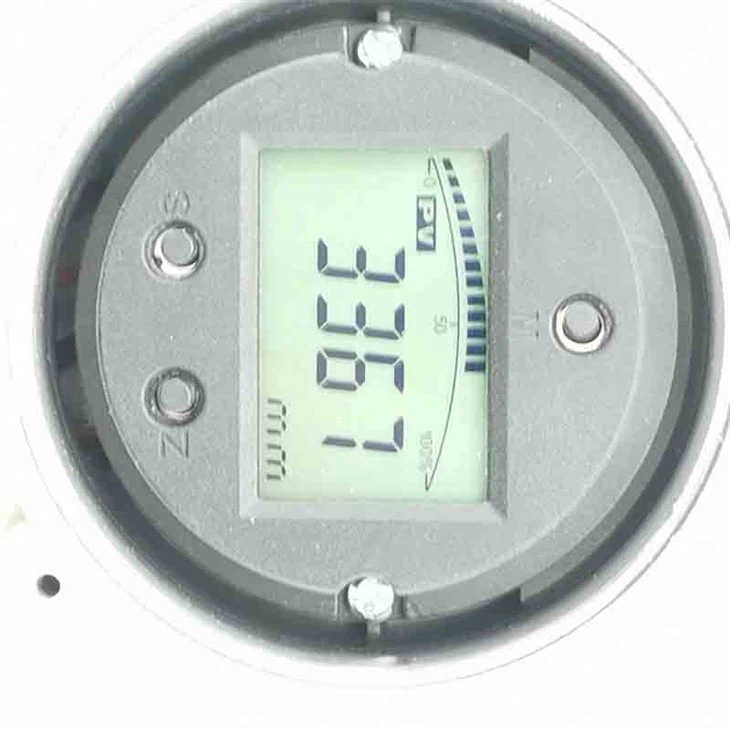

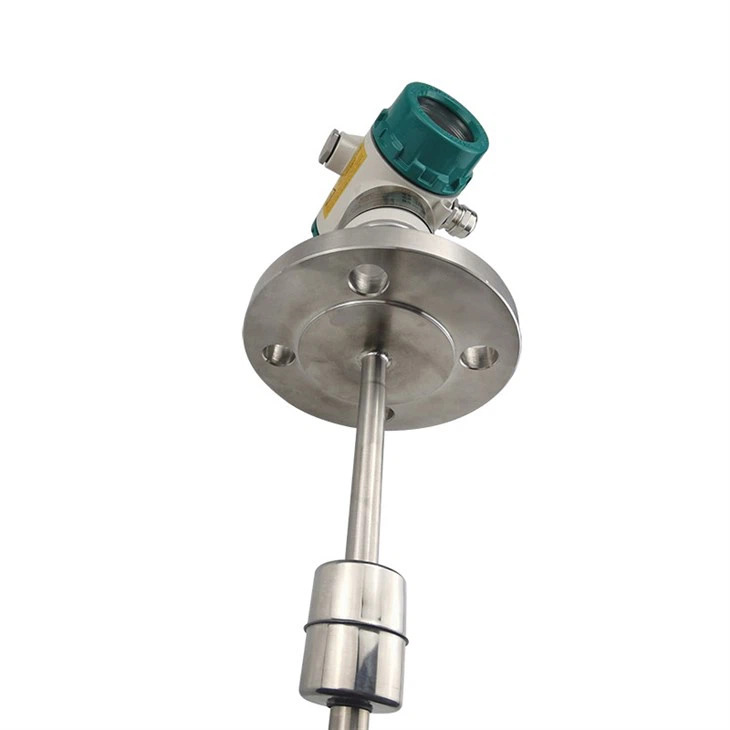

Detail Produk

Aplikasi produk

Pengukur ketinggian air magnetostriktif digunakan untuk pengukuran industri dan pengendalian tingkat cairan di berbagai tangki cair seperti minyak bumi, penyimpanan bahan baku kimia, proses industri, biokimia, obat -obatan, makanan dan minuman, manajemen tank pertanian, dan inventaris bawah tanah di pompa bensin. Mereka juga memantau ketinggian air bendungan, permukaan air reservoir, dan pengolahan limbah.

Tidak dapat mengukur media kental

sertifikat

Periode garansi 12 bulan; Perawatan seumur hidup gratis
